随着工业4.0的兴起，目前企业在数字化发展的过程中，需要各类测量传感器、执行器，具备更高效、更灵活的性能。传感器、执行器未来需要在很短的时间内，可以更快速的远距离操作，提升工作效率。为了满足自动化工厂的需求，IO-Link应运而生。
IO-Link被称为是通向传感器和执行器的最后一步，被誉为自动化的"最后一米"技术。拥有“IO-Link”通讯接口，可以使现场传感器可以更好地适应简易、快捷地修改参数设置的需要，在生产过程中您就会拥有极大的灵活性。
IO-Link是一种短距离、双向、数字、点对点、有线（或无线）工业通信网络标准 ( IEC-61131-9)，用于将数字传感器和执行器连接到任一类型的工业现场总线或一种工业以太网，每一个IO-Link设备都要连接到IO-Link主站的一个通道上，因此，IO-Link是一种点对点的通信协议，而不是一种现场总线。
其目标是提供一个技术平台，使传感器和执行器的开发和使用成为可能，这些传感器和执行器可以产生和使用丰富的数据集，进而可用于经济地优化工业自动化流程和操作。

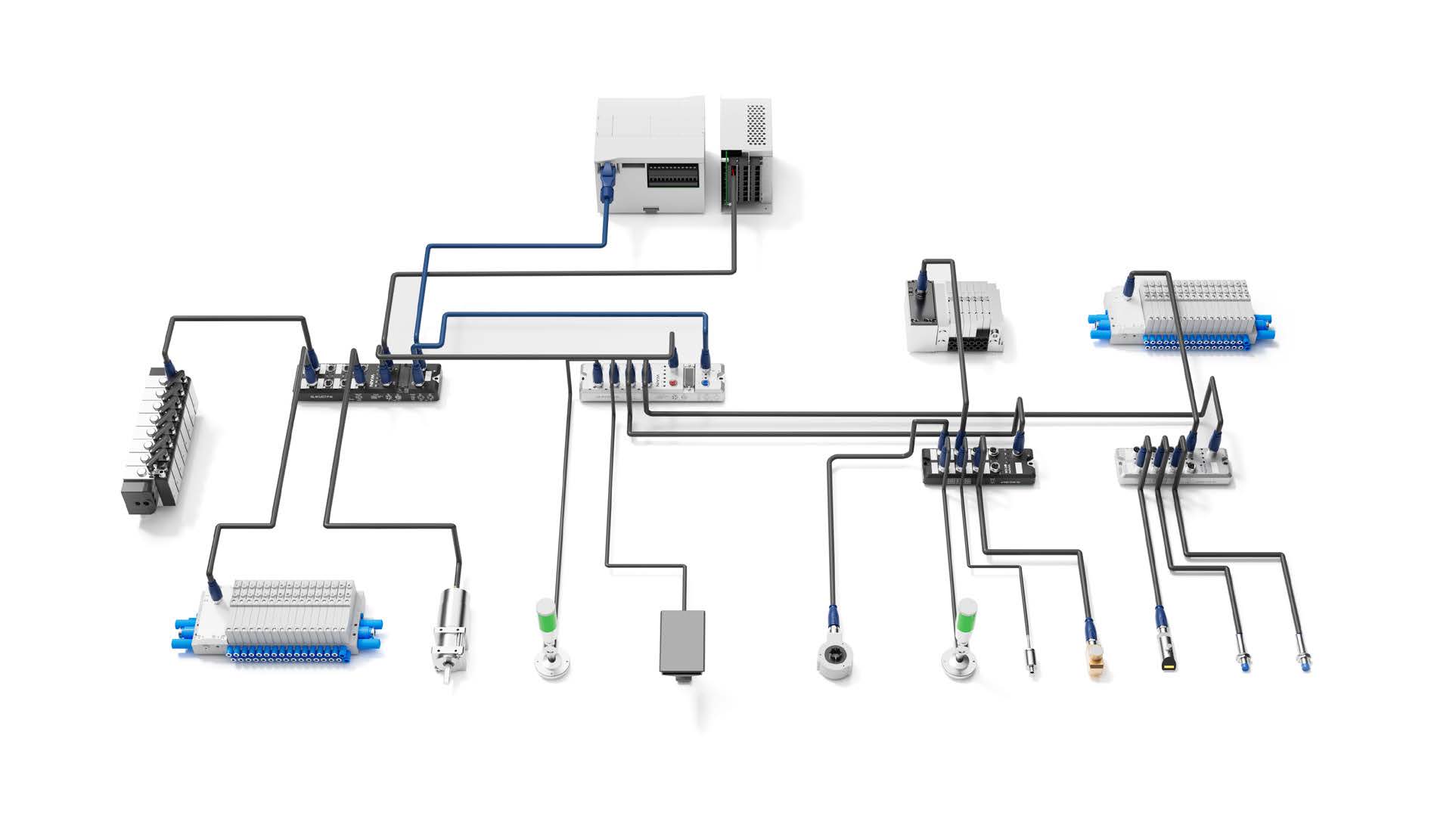

WAIN IO-Link系统结构示意图
| 未使用IO-Link之前 | 已使用IO-Link之后 |
| 单向通信 | 双向通信 |
| 硬连线/接线盒，不支持协议 | 支持多种通信协议 |
| 连接电缆很少可预组装 | 可用的连接电缆已组装并经过测试 |
| 需要内部电缆组装，布线复杂易错 | 无需内部电缆组装，没有错误来源 |
| 发现错误需要终止，既昂贵又费时 | 传感器故障可立即识别并快速恢复 |
| 无参数设置或复杂的参数设置 | 简单高效的参数设置 |

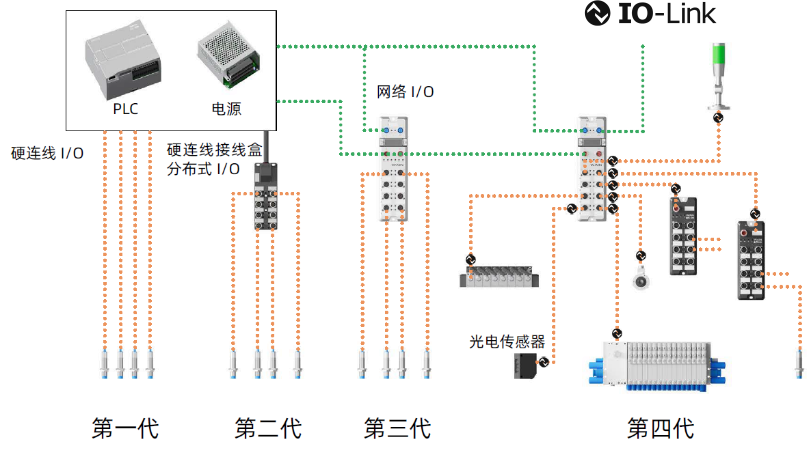

IO-Link“进化史”示意图
WAIN IO-Link系统由三部分组成，分别是：
1：IO-Link主站模块（IO-Link Master）
2：IO-Link设备/从站模块（IO-Link Devices/Hub）
3：IO-Link线缆（IO-Link Cables）

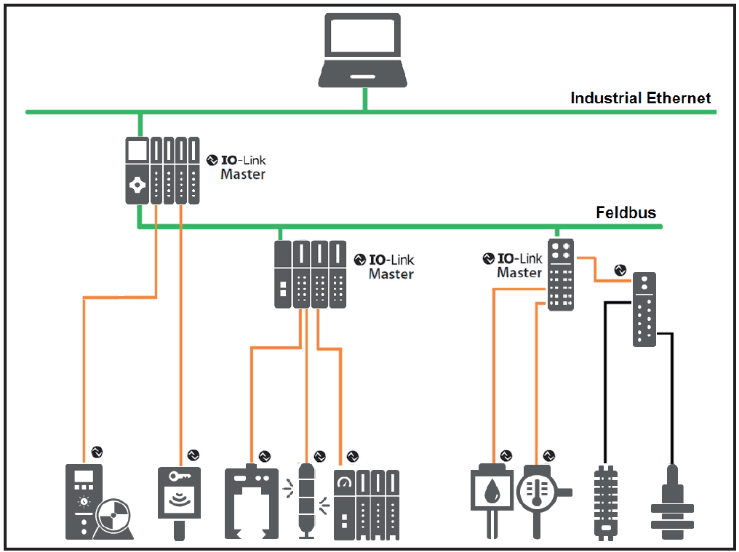

IO-Link 系统结构示意图
WAIN IO-Link通过支持多种总线协议，使得工业自动化系统更加灵活和可扩展。用户可以根据需要轻松地添加、删除或替换设备，而无需对整个系统进行大规模的修改或升级。此外，IO-Link还支持即插即用功能，使得设备的安装和配置变得更加简单和快捷。
| WAIN IO LINK支持多种总线协议 | |||
 |
 |
 |
 |
唯恩IO-Link总线模块，是标准IO架构的IO-Link主站设备，总线侧支持EtherCAT、PROFINET、EtherNet/IP工业以太网总线接口，用户侧支持IO-Link协议，是属于总线从站以及IO-Link主站的网关设备。无论是总线接口还是IO-Link接口都可以和多个厂商的设备对接，兼容性高，为用户数据采集、优化系统配置、简化现场配线、提高系统可靠性等提供多种选择。

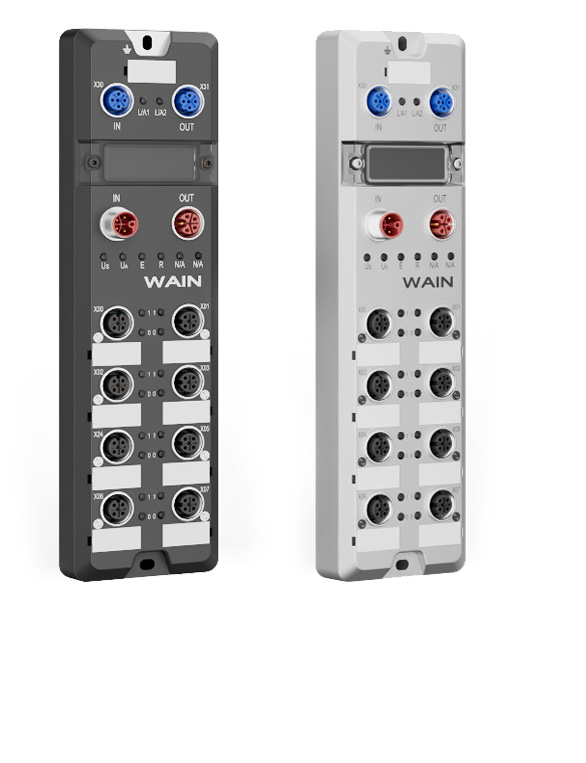

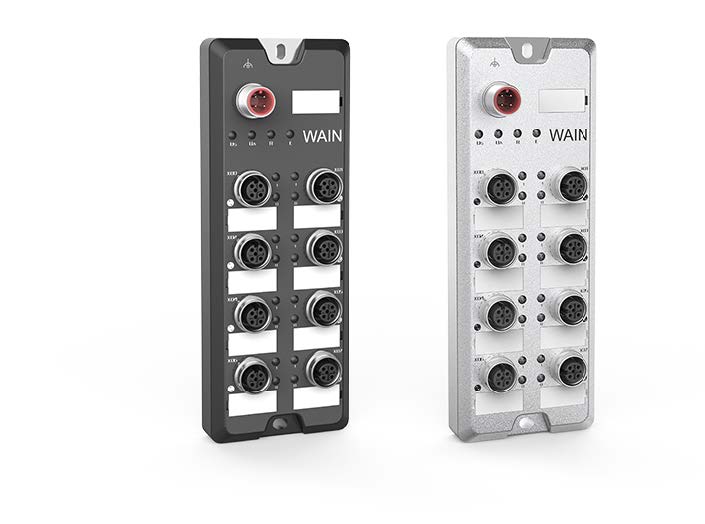

IO-Link主站模块

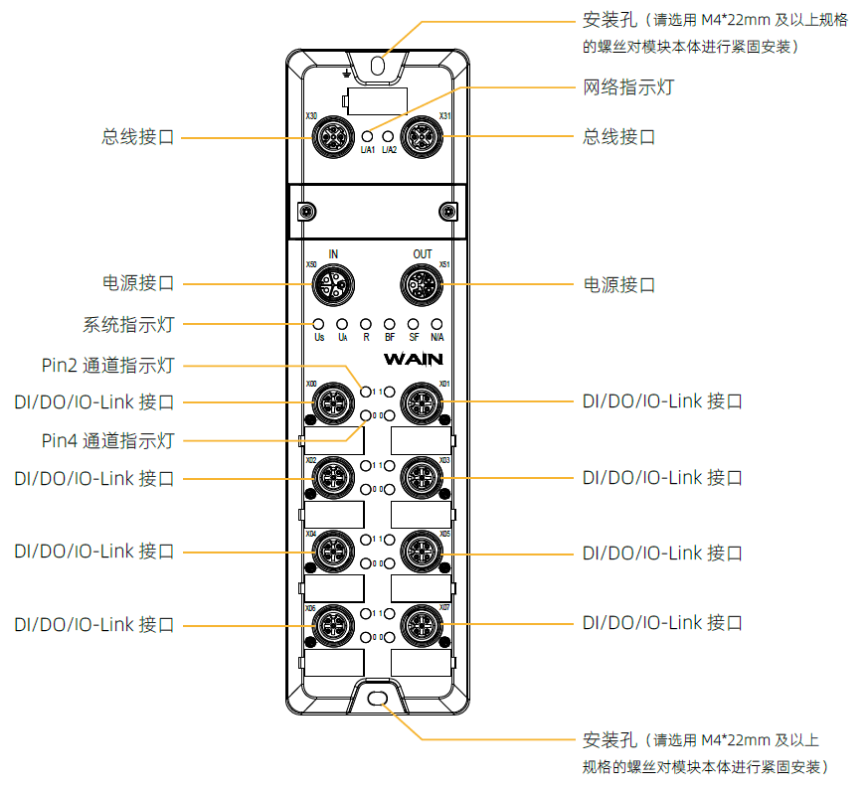

IO-Link主站模块技术参数：
lO-Link是世界上首个标准化的跨厂商IO技术(EC61131-9)是一种开放式标准串行通信协议。唯恩IO信号集线器(以下简称“HUB”)支持IO-Link通信，最大可支持16通道数字量输入或16通道数字量输出，作为lO-Link从站能够与任意品牌的IO-Link主站相连接，实现用户获取过程数据、诊断和配置数据传输的需求

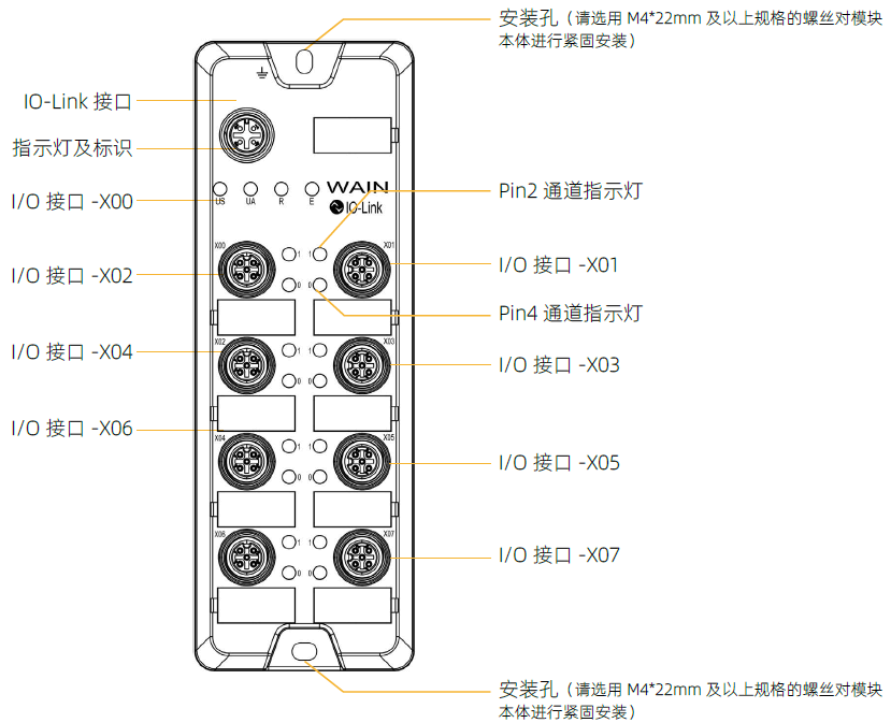

IO-Link从站模块

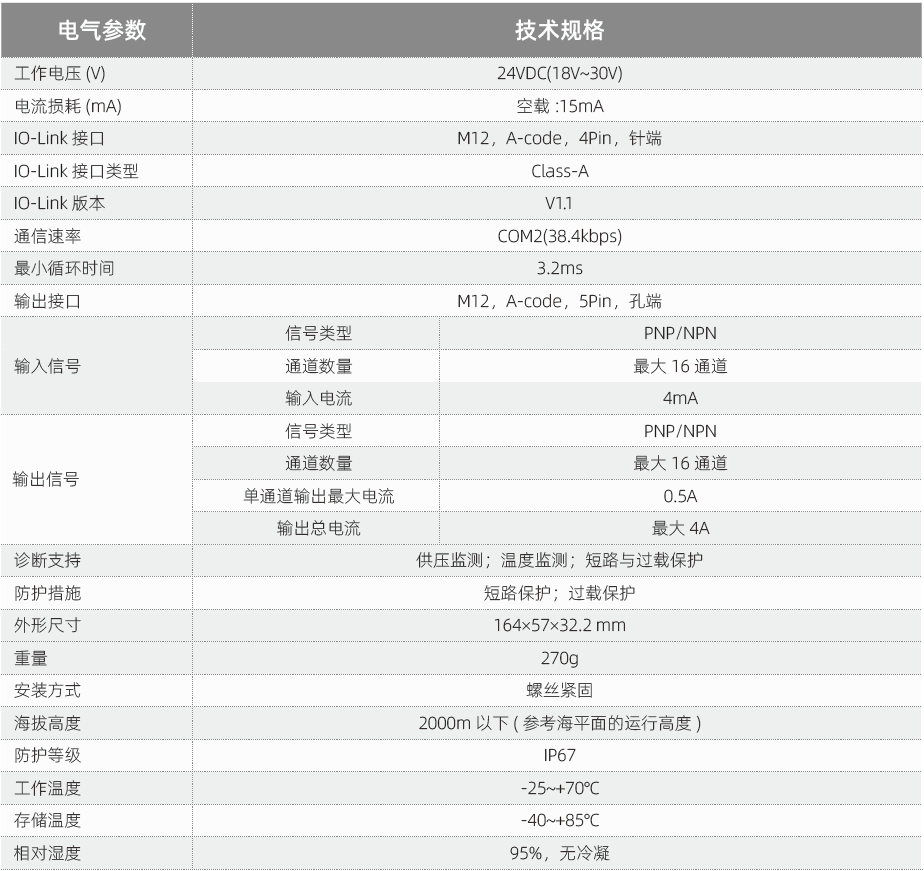

IO-Link设备/从站模块技术参数：

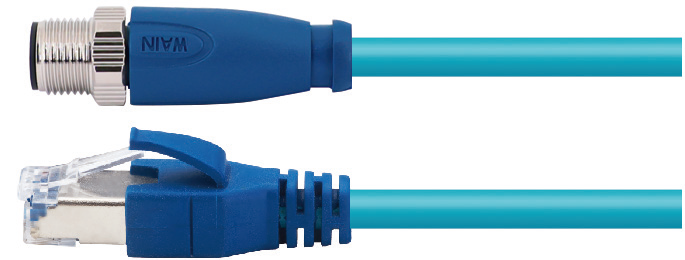

IO-Link线缆一般为标准的3芯或4芯及RJ45线缆，用于连接IO-Link设备和IO-Link主站之间，实现点对点的通信协议。将传感器或执行器连接到一个可编程逻辑控制器（PLC）上，实现数据的实时传输和设备的精确控制。

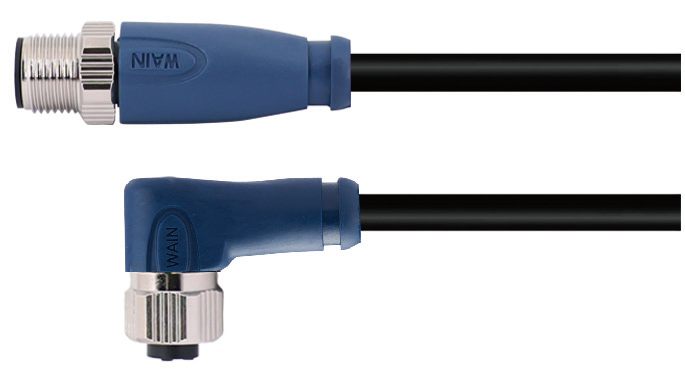

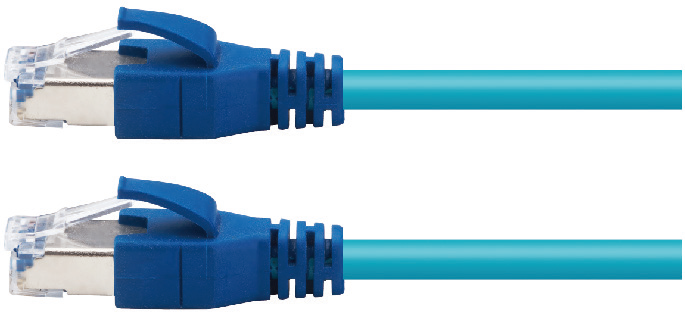

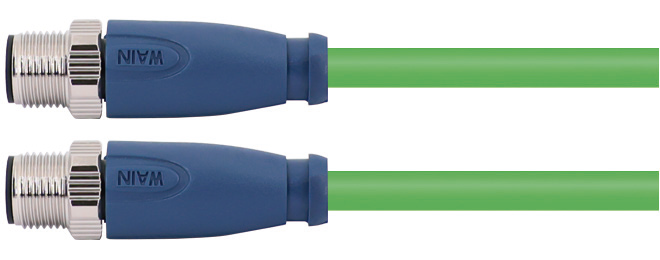

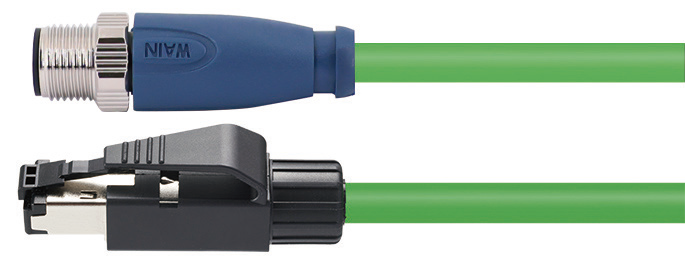

| 配套线束-通信线 | ||||
|
IO-Link 适配线缆 |
 |
|
|
|
| 电气参数 | 4A 250V | |||
| 插针数 | 4 | 4 | 4 | - |
| 连接器编码 | D CODE | D CODE+RJ45 | D CODE+RJ45 | RJ45 |
| 订货号 | 1630044 014508 |
1630040 014056 |
1630040 014021 |
1720040 004002 |

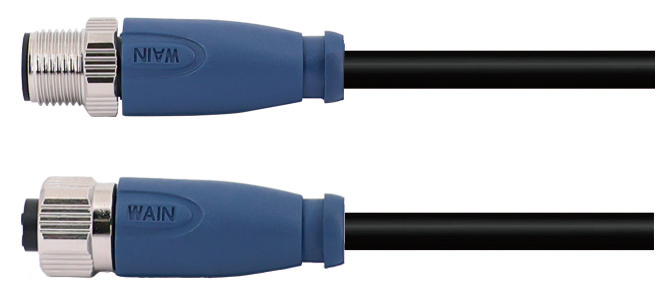

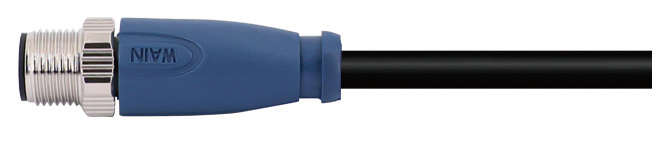

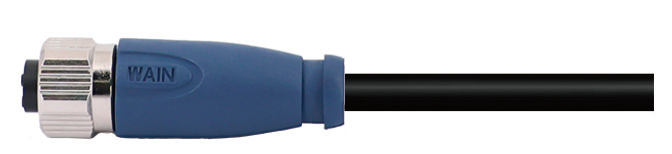

| 配套线束-I/O线 | ||||
| IO-Link 适配线缆 |
|
|
|
|
| 电气参数 | 4A 250V | 4A 250V | 4A 125V | 4A 250V |
| 插针数 | 5 | 5 | 5 | 4 |
| 连接器编码 | A CODE | |||
| 订货号 | 1630054 014041 |
1630054 004041 |
1630055 004041 |
1713020 030302 |

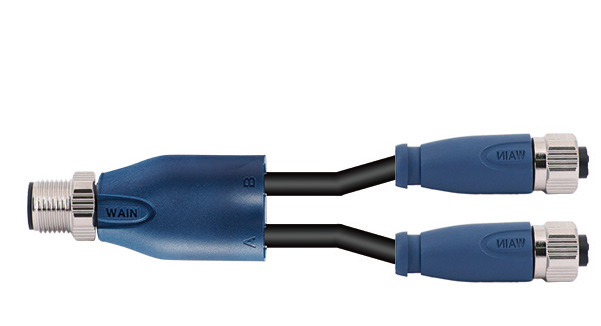

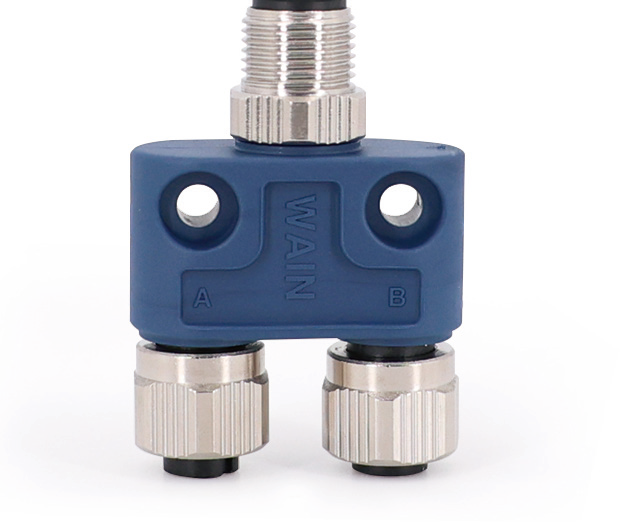

| 配套线束-电源线/配件 | ||||
| IO-Link 适配线缆 |
|
|
|
|
| 电气参数 | 4A 250V | 4A 250V | 4A 60V | 4A 60V |
| 插针数 | 5 | 5 | 4芯转2*3芯 | |
| 连接器编码 | L CODE | L CODE | A CODE | |
| 订货号 | 1630054 014041 |
1630054 004041 |
1630055 004041 |
1713020 030302 |
注：仅展示部分配套，了解更多内容，请与我司联系。

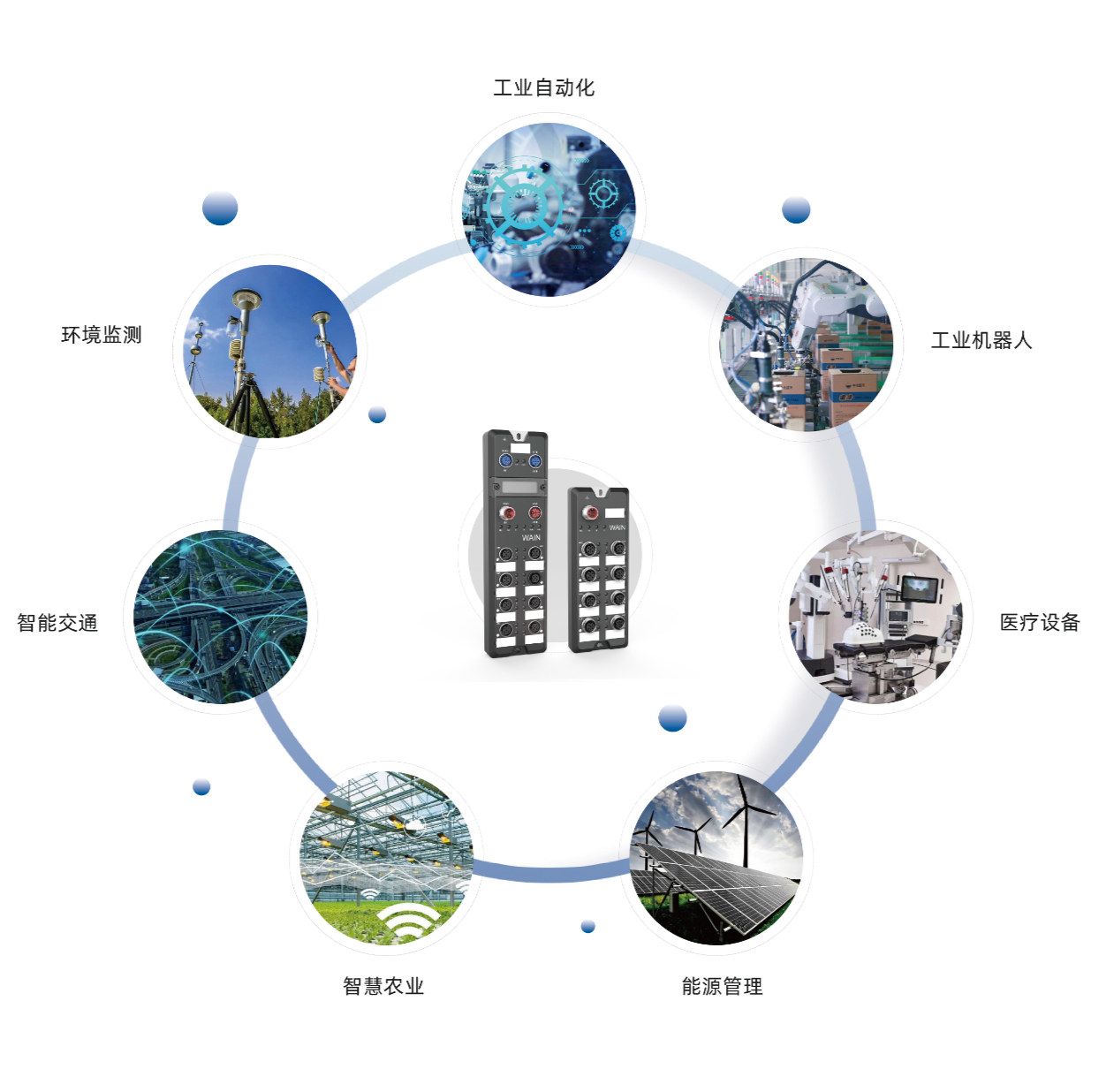

WAIN IO-Link可以应用于各种工业领域（如自动化、机器人、制造业、物流、医疗设备等）、能源管理、智能家居、智慧农业、智能城市、智能交通、环境监测等，实现对设备的实时监测、诊断和控制。
