产品中心 圆形连接器 M12系列-M12-X M12-F08X-BKR-PG9-Cat.6A

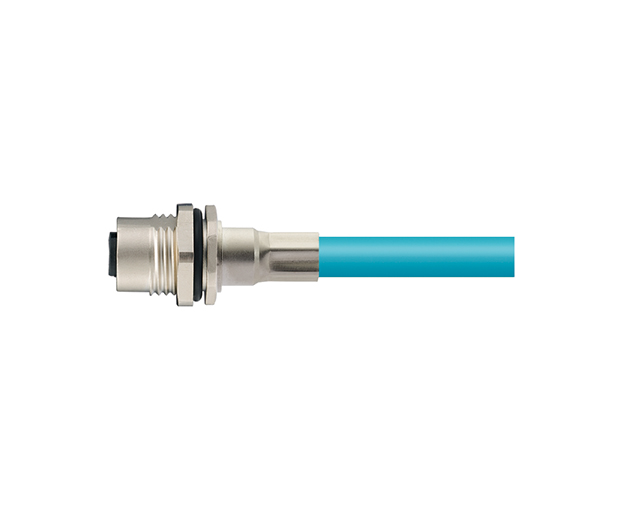

M12-F08X-BKR-PG9-Cat.6A

产品型号： M12-F08X-BKR-PG9-Cat.6A

订货号： 163 008 302 4003

是否需要另外订购冷压针： 否

快速搜索
通过“订货号”或“型号”或“关键字”快速搜索
下载PDF版完整参数表
产品视频
收藏该产品
技术参数 资料下载
技术参数
  • 系列
    M12
  • 公母类型
    母头
  • 编码类型
    X编码
  • 接插件针数
    8
  • 电缆出口
    直头
  • 屏蔽
    有
  • 电气性能
  • 额定电流
    0.5A
  • 额定电压
    50V AC 60V DC
  • 额定脉冲电压
    0.8KV
  • 接触电阻
    ≤10mΩ
  • 导线规格(mm²)
    0.14mm²
  • 导线规格(AWG)
    26 AWG
  • 材料及表面处理
  • 外壳材料
    铸锌镀镍
  • 绝缘材料
    PA
  • 密封件
    氟胶
  • 插针材料
    铜合金
  • 表面处理
    镀镍
  • 插针电镀材料
    镀金
  • 机械性能
  • 锁紧方式
    螺纹 M12x1
  • 连接方式
    PUR Cat.6a
  • 可插拔次数
    ≥500
  • 环境性能
  • 工作温度范围
    -25℃...+85℃
  • 盐雾等级
    72h
  • 防护等级
    IP67
  • 依据UL94的阻燃等级
    V0
  • 污染等级
    3
  • 海拔高度
    2000m
  • 线缆参数
  • 护套材质
    PUR
  • 线缆类型
    Cat.6a
  • 护套颜色
    蓝色
  • 线缆长度
    0.5m
  • 编织材质
    铜镀锡
  • 绝缘材料
    PE
  • 导体材质
    铜
  • 导线规格(mm)
    7/0.16
  • 线缆阻燃等级
    VW-1
